一、概述

本產品根據各電廠脫硝系統蒸發器、管道、閥門（調門，閥心）阻火器、流量計等設備在運行中經常發生被液氨內雜質、結垢物堵塞情況，影響系統運行而設計。氨氣精密過濾器，主要提供一種對氨氣采用金屬纖維編制為濾材的精密濾芯過濾，達到降低氨氣中鐵粉含量和固體雜質含量、凈化原料、提高氨的氧化率、提高質量和產量的目的。

二、氨氣精密過濾器特點

    2、金屬纖維編制濾網精密濾芯對氨氣進行高精度過濾，達到對氨氣實現精密過濾的目的。同時金屬網濾芯可以反復沖洗使用。

3、采用雙過濾筒、雙筒之間切換，可實現任意一個過濾筒處于過濾工作狀態，另一個過濾筒處于非過濾工作狀態，從而實現對氨氣不間斷供給連續工作。

4、流量設計大，濾芯過濾面積大，濾芯更換周期長，可長達12到18個月左右。

5、此氨氣精密過濾器濾芯采用提藍式，安裝方便可靠，檢修時操作簡便。

6、過濾器采用上進下出形式，過濾掉的雜質貯存在濾芯內部，納污量大。

三、技術參數

產品名稱：氨氣過濾器

    產品型號：QAL-DN65SS    濾芯型號：YSF-160*400W

  設計壓力：1.0MPa        工作溫度：-30～60℃

  設計流量：300m3/h       過濾精度：5μm

  初始阻力：＜1%          過濾器材質：304

    注：濾芯數量、精度和材質可根據流量及現場情況做調整。

四、氨氣精密過濾器簡要說明

1、過濾原理：

氨氣在壓力差作用下從過濾器上腔入口進來，穿過濾芯內壁進入，氨氣中雜質被直接攔截在濾芯內壁，在重力作用下，沿濾芯內壁下沉，聚集在濾芯底部，與氨氣分離。在檢修時取出濾芯更換即可。

2、過濾器結構:

此過濾器主要包括過濾筒體，過濾筒體內裝有不銹鋼纖維精密濾芯；過濾筒體上分別設有氨氣進口管路和氨氣出口管路，過濾筒體上端蓋中間位置設預留孔，過濾器下端設預留排污口。

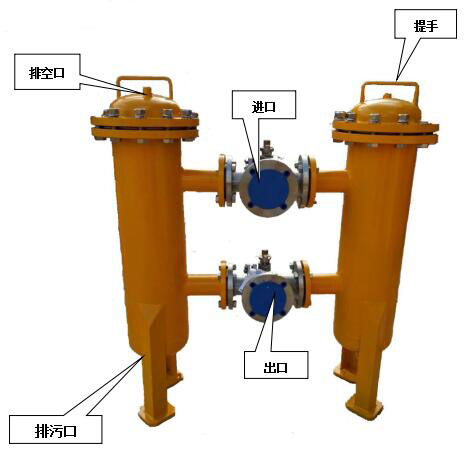

此過濾器采用上進下出的方式，主要考慮到氨氣過濾器一般安裝在爐側，接排污系統不方便，因?yàn)闉V芯形式采用提藍式，納污量大，且不會污染過濾器，減少了排污的麻煩。如下圖：

3、濾芯

濾芯采用304特種網編織而成，外骨架為φ3*δ2的304激光沖孔板，既可以起到支撐作用，又可以有效分流氨氣，使氨氣能夠均勻的通過濾芯濾材，延長濾芯的使用壽命。濾芯的精度可以根據現場需要調整，一般常用的是5微米和10微米。

五、檢修操作流程

    1、檢修濾芯時，確保過濾器筒體已切換到非工作狀態。

2、打開排污口或者上端預留口，緩慢排空過濾器內氨氣。

3、確保過濾器內部無殘余氨氣，擰開上端蓋螺栓；

4、打開大法蘭，提出濾芯，可以清洗或反吹后繼續使用，也可以直接更換濾芯。

5、完全打開排污口，用水或蒸汽或氮?dú)?、壓縮空氣等對精密過濾器主體內部進行沖洗或吹掃，沖洗或吹掃時間<30 秒。

6、安裝濾芯，密封。

    7、建議**多清洗兩次濾芯即更換新濾芯。
